品牌:赛瑞
材质:钢铝
适用机床:加工中心
是否批发:是
起订:100米
供应:100000米
发货:3天内
TL型拖链主要参数
点击红色字体型号进入相应型号的具体介绍
| 型号 | TL45 | TL65 | TL80 | TL95 | TL115 |
| 节距 t | 45 | 65 | 80 | 95 | 115 |
| 弯曲半径 R | 50/75/90 115/145 | 75/90/115 125/145/185 | 100/115/125/145/ 185/200/250/300 | 115/145/200 /250/300 | 145/200/225/ 250/300/350 |
| 拖链zui小宽度 B mix | 35 | 50 | 55 | 60 | 70 |
| 拖链高度 L | 32 | 49 | 56 | 75 | 86 |
| 支撑板zui大孔径D1 | 33 | 35 | 55 | 63 | |
| 允许不用支撑轮长度 | 4 | 5 | 8 | 9 | 10 |
| 型号 | TL125 | TL155 | TL180 | TL225 | TL250 |
| 节距 t | 125 | 155 | 180 | 225 | 250 |
| 弯曲半径 R | 200/250/300/470 /500/575/700/750 | 200/250/300/350/ 450/500/600 | 250/300/350/450/ 490/600/650 | 400/450/600/750 /800/850/1000 | 400/450/500/600 /750/800/1000 |
| 拖链zui小宽度 B mix | 80 | 90 | 100 | 160 | 190 |
| 拖链高度 L | 100 | 120 | 144 | 200 | 220 |
| 支撑板zui大孔径D1 | 75 | 97 | 110 | 146 | 166 |
| 允许不用支撑轮长度 | 10 | 10 | 10 | 12 | 14 |
| 拖链长度 | 用户按要求自定 |
1. 拖链按照意大利技术生产
2. 当需要非标准的弯曲半径或结构与标准有异的拖链时．可与本公司另行协议制造。
3. 当拖链超过允许的zui大宽度Bmax时，可采用由三条链带平行组成的复合拖链来完成，见下面图示。
拖链的选用
1.支撑板内腔孔径。，D1=d+≈0.1d（取整数）其中d＝电线、电缆、液．气软管的外径。
2.根据支撑板内腔zui大孔径Dmax来确定链板高度hg和拖链型号TLXX.
3.根据拖链功能要求来确定支撑板型式的拖链的弯曲半径：

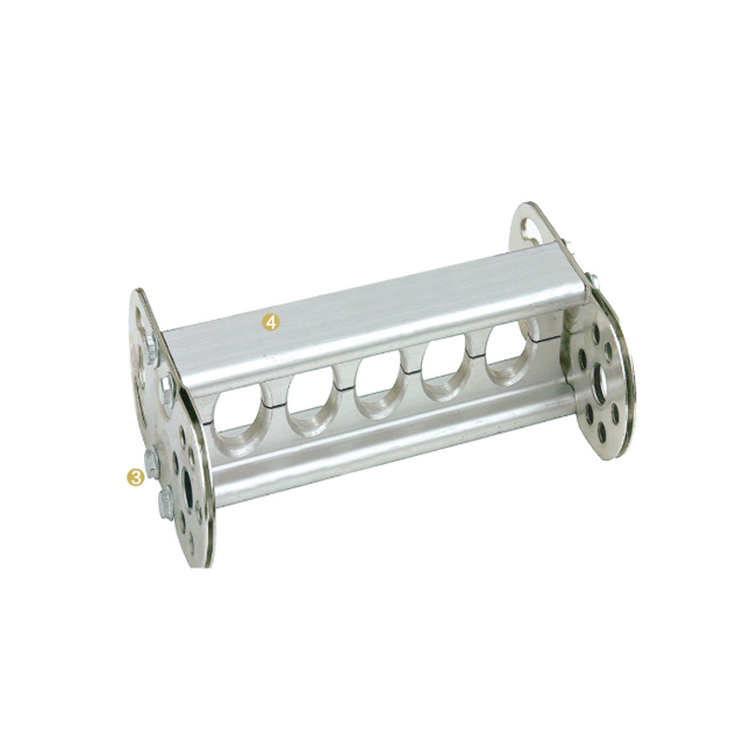

(1)当拖链需承载较大管、缆负荷时,应选用高强度支撑板Ⅰ型（整块式）。
(2)当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时可选用支撑Ⅱ型。属分开式类型支撑板。

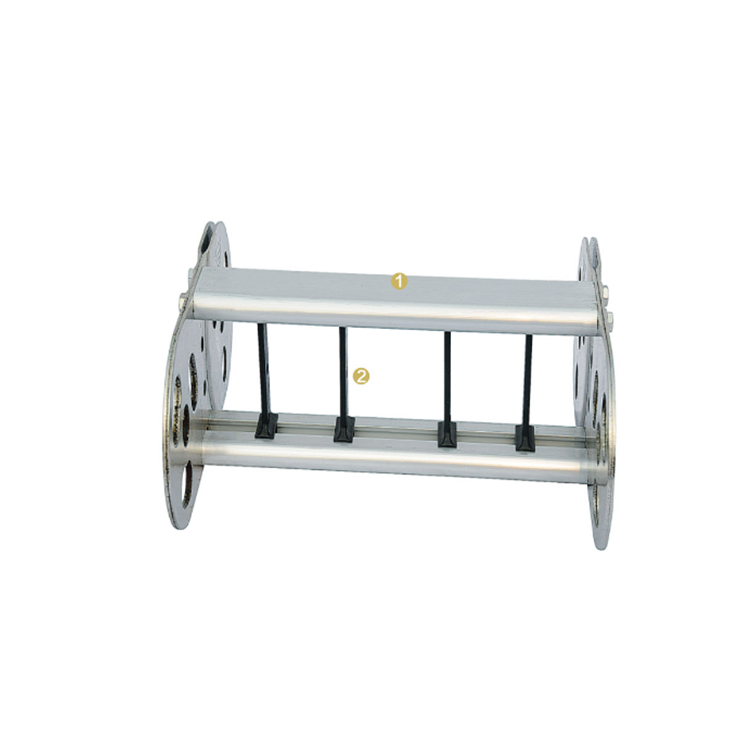

(3)安装管缆的规格品种较多时可选用支撑板Ⅲ型（框架式）。
4.根据安装管缆的数量来决定支撑板宽度B1，从而可得拖链宽度B。
5.拖链使用场合或受环境影响时，需要采用钢带防护支撑板时，请与本公司另行提出。
带三条链板的拖链
因为支撑板zui大长度为6O0mm∽65Omm ．在较宽拖链上可以装置一个或多个拖链链板。另外的原因是可提高料窄的拖链的稳定性，此外也可通过第三条链板将套管与电缆隔开。
注：GLE型取参数D,12，TL型取f，J，k .
液压管的弹性状况
要注意，液压管在压力下会伸长或缩短，因此应考虑到软管的弹性系数．特别是在高压及拖链长度较长的情况下．应引起注意。
